Réparation de carabine en fin de page
 |
| Carabine Whitney à barillet |
 |
| Carabine Whitney à barillet |
Fabrication d"un shell holder 38 RF (percussion annulaire H&C)
pour recharger à la presse les 38 annulaire à poudre noire
 |
| shell holder 38 RF long MC |
 |
| shell holder 38 RF long MC |
 |
| shell holder 38 RF long MC |
 |
| Pièce pour accrocher le levier de chargement (Remignton 1858) |
 |
| Support arrière sur Remignton à barillet |
 |
| La vis de liaison |
 |
| Vue de dessous |
 |
| Vue coté vis |
 |
| La pièce démonté (vue de dessous) |
 |
| La pièce démonté ( vue de dessus) |
 |
| La pièce peinte |
 |
| Vue de droite |
 |
| Vue de Gauche |
 |

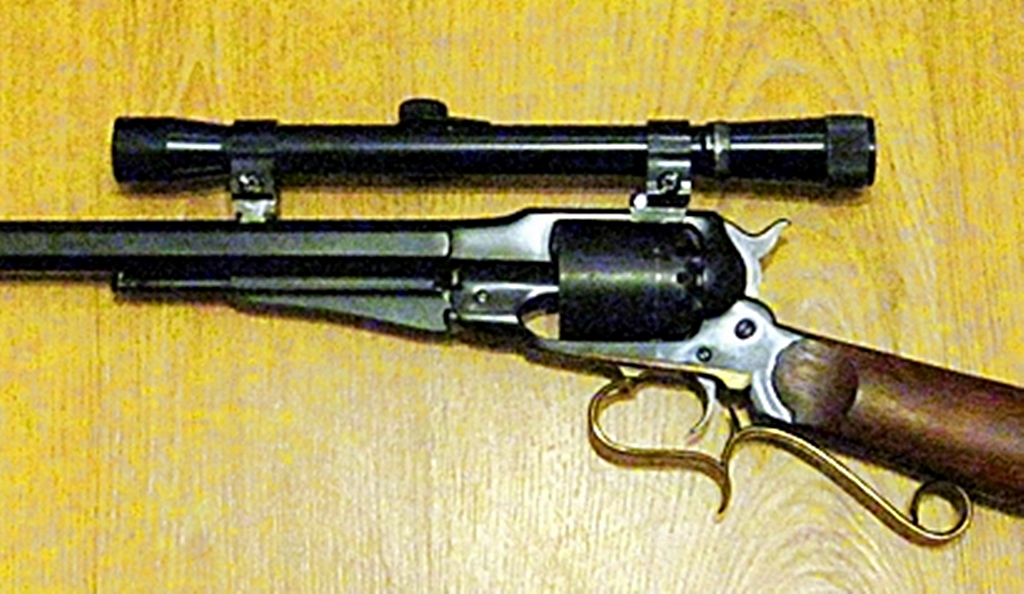

| Lunette montée sur Carabine Remignton à Barillet |
 |
| La fixation arrière |
 |
| La fixation avant |
Transformation d'un moule à balle pour une ogive d' une balle ancienne 1873
 | ||||||||||||||||||||||||||||||||||||||||||||
Ajustage de la plaque en queue d'aronde pour l'ogive 1973
|
Support de point rouge pour une Winchester 1894
 |
| On perçoit la culasse |
 |
| Autre vue |
 |
| Culasse ouverte |
 |
| Vue du dessus |
 |
| Montage sur la carabine |
 |
| Perçage des trous de fixation |
 |
| Fraisage de la queue d'aronde |
 |
| Sciage aux dimensions |
 |
| fraisage intérieur |
 |
| Le bloc est détaché |
 |
| Début de la pièce dans un bloc de dural aviation |
 |
| Le barillet de 1873 civile |
 |
| Réfection des drageoirs |
 |
| Réfection des encoches de verrouillage |
 |
| Verrou de revolver de collection (8ème catégorie) cassé |
 |
| Un bloc d'acier dur |
 |
| Le bloc est coupé (à la scie a métaux) |
 |
| L'ébauche brut est prête |
 |
| Ça commence à prendre forme ! |
 |
| La nouvelle pièce et la cassée derrière |
 |
| La nouvelle pièce seule |
 |
| La pièce bronzée |
 |
| La même de face |
 | |||
| Un montage à blanc avant bronzage !!! |
Ses photos sont très mauvaise , veuillez excuser mais j'avais à l'époque un très mauvais appareil photo
Voici maintenant un tunnel de dioptre pour une carabine Uberti fabriqué avec les machines qui sont dans ce Blog
 |
| Tunnel de dioptre |
 | ||
Démontable pour les lentilles
|
 |
| Pièce Fabriquée avec mon ancien Kit de fraisage |
 |

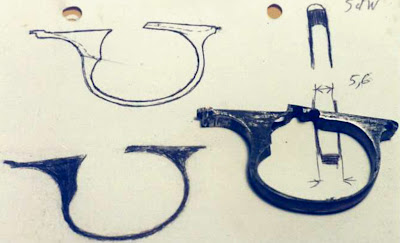

| Le plan et la pièce terminée ( pontet de SW) Voici ci dessous la fabrication d'une semelle intermédiaire pour l'adaptation d'une visée avec que d'aronde d'une dimension différente |
 |
| La barre d'acier pour la semelle |
 |
| La semelle en place pour l'ajustage |
 |
| La semelle d'adaptation en place |
 |
| Le tunnel de visée (avec la flèche) |
 |
| L'ensemble monté (sur le canon de cette carabine ancienne de tir) |
 |
| Support pour le fabrication d'un guidon (pour concours silhouette Métalliques) |
|
| Taraudage de trous de fixation pour mettre un tunnel |
 |
| Une rainure est faite de chaque coté pour mettre un tunnel coulissant ( si on le désir ) |
 n |
| La queue d'aronde vu de face |
 |
| Le guidon peut être dévissé pour le monter et la vis de coté le bloque |
